Technische details kunststof schuifpui – Roto Patio Inowa
Op deze pagina vind je de belangrijkste technische details van onze kunststof Roto Patio Inowa schuifpuien. Bekijk de verschillende 2-delige, 3-delige en 4-delige uitvoeringen, download de technische tekeningen en ontdek meer over profielen, beglazing, afstandhouders en grepen.
Onze Inowa schuifpuien worden volledig op maat geproduceerd. Afhankelijk van de gekozen uitvoering kun je kiezen uit verschillende schuifrichtingen, HR++ of HR+++ beglazing, profielkleuren en afwerkingen.
Technische tekeningen van onze kunststof Inowa schuifpuien
Onze kunststof schuifpuien zijn verkrijgbaar in acht verschillende uitvoeringen. Bij ieder model kun je de bijbehorende technische tekening als PDF openen. De PDF wordt in een nieuw tabblad geopend, zodat je deze eenvoudig kunt bekijken, bewaren of downloaden.
2-delige kunststof schuifpuien

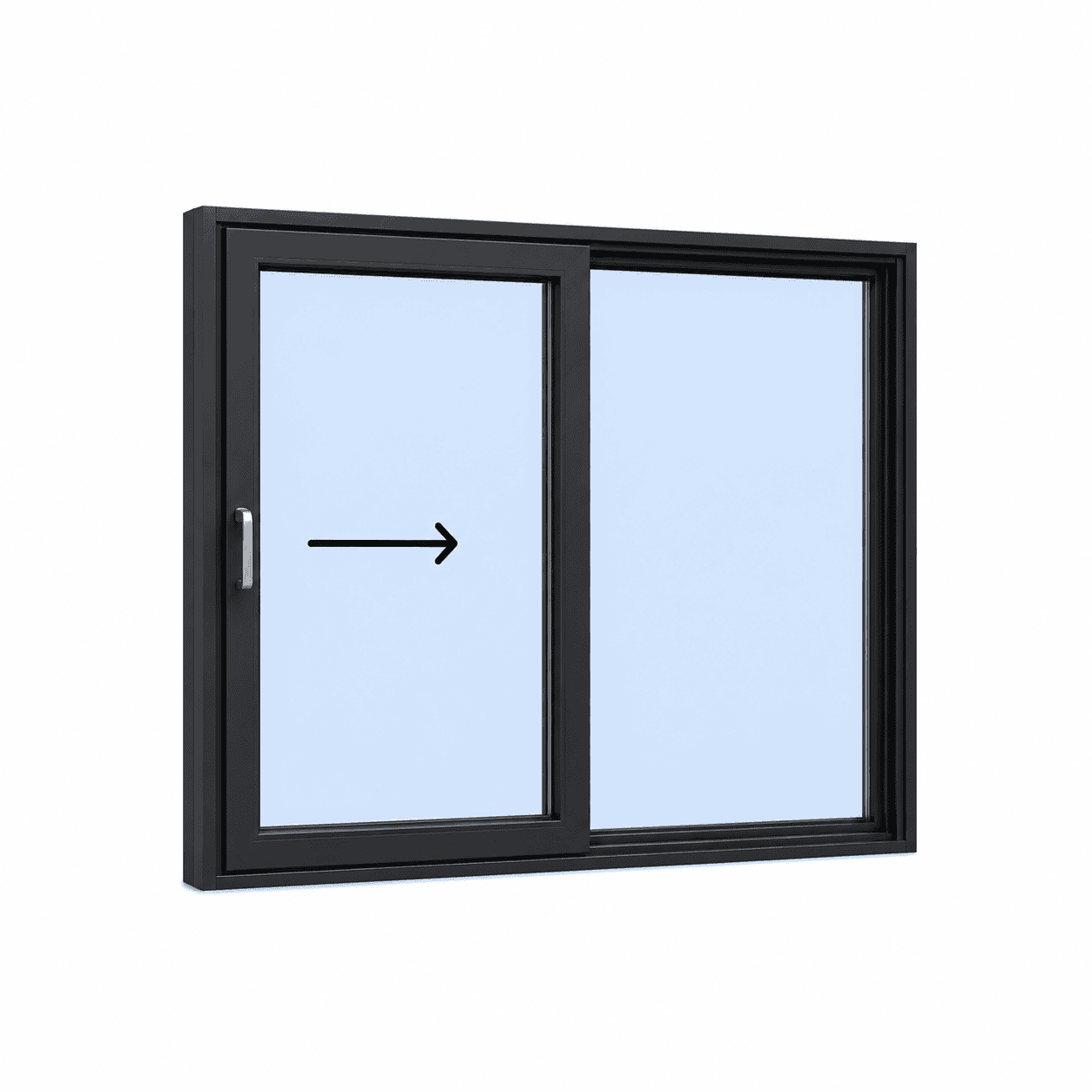

Model 1 – 2-delig links schuivend
2-delige kunststof Inowa schuifpui met een links schuivende uitvoering.

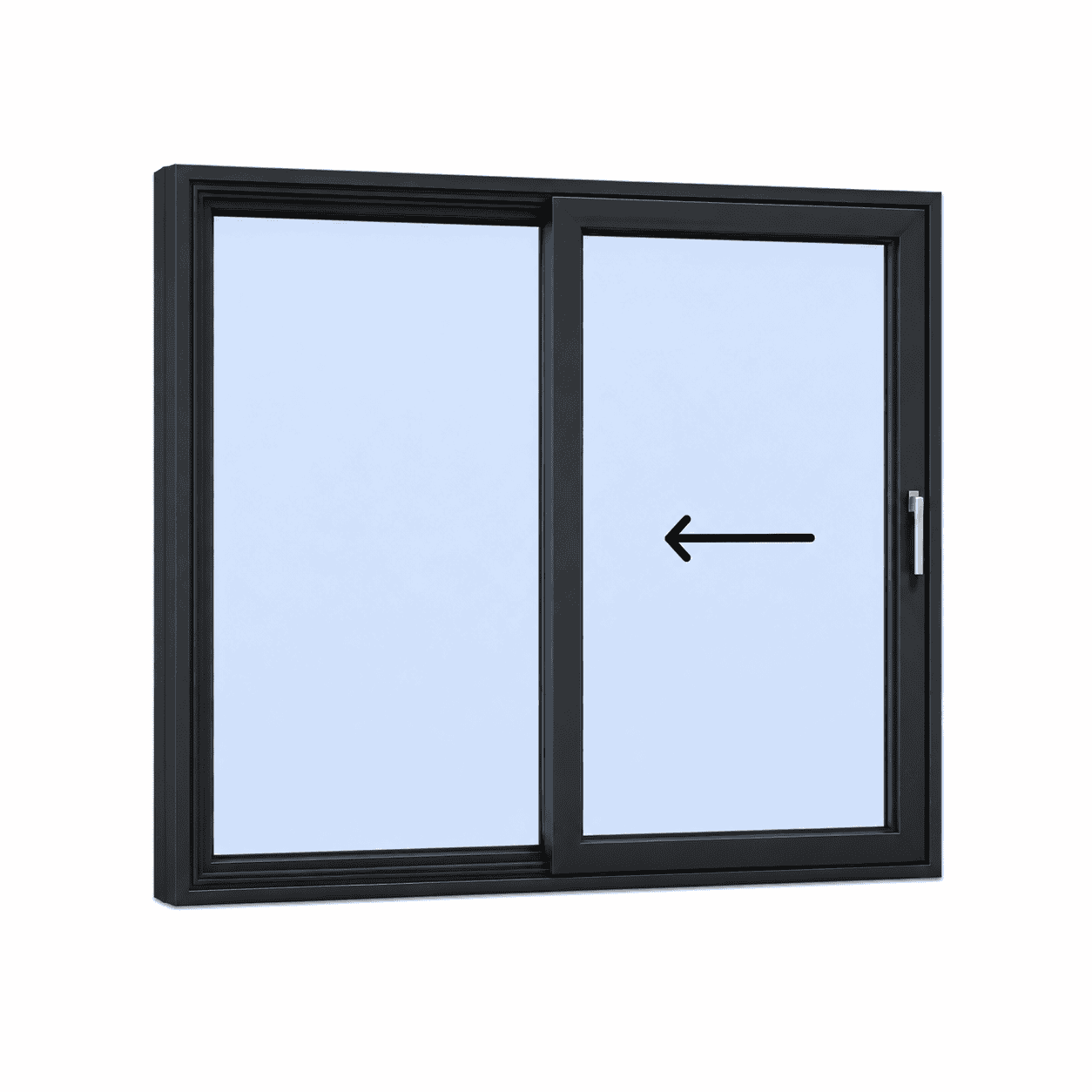

Model 2 – 2-delig rechts schuivend
2-delige kunststof Inowa schuifpui met een rechts schuivende uitvoering.
3-delige kunststof schuifpuien
Model 3 – 3-delig links schuivend
3-delige kunststof Inowa schuifpui met een links schuivend deel.

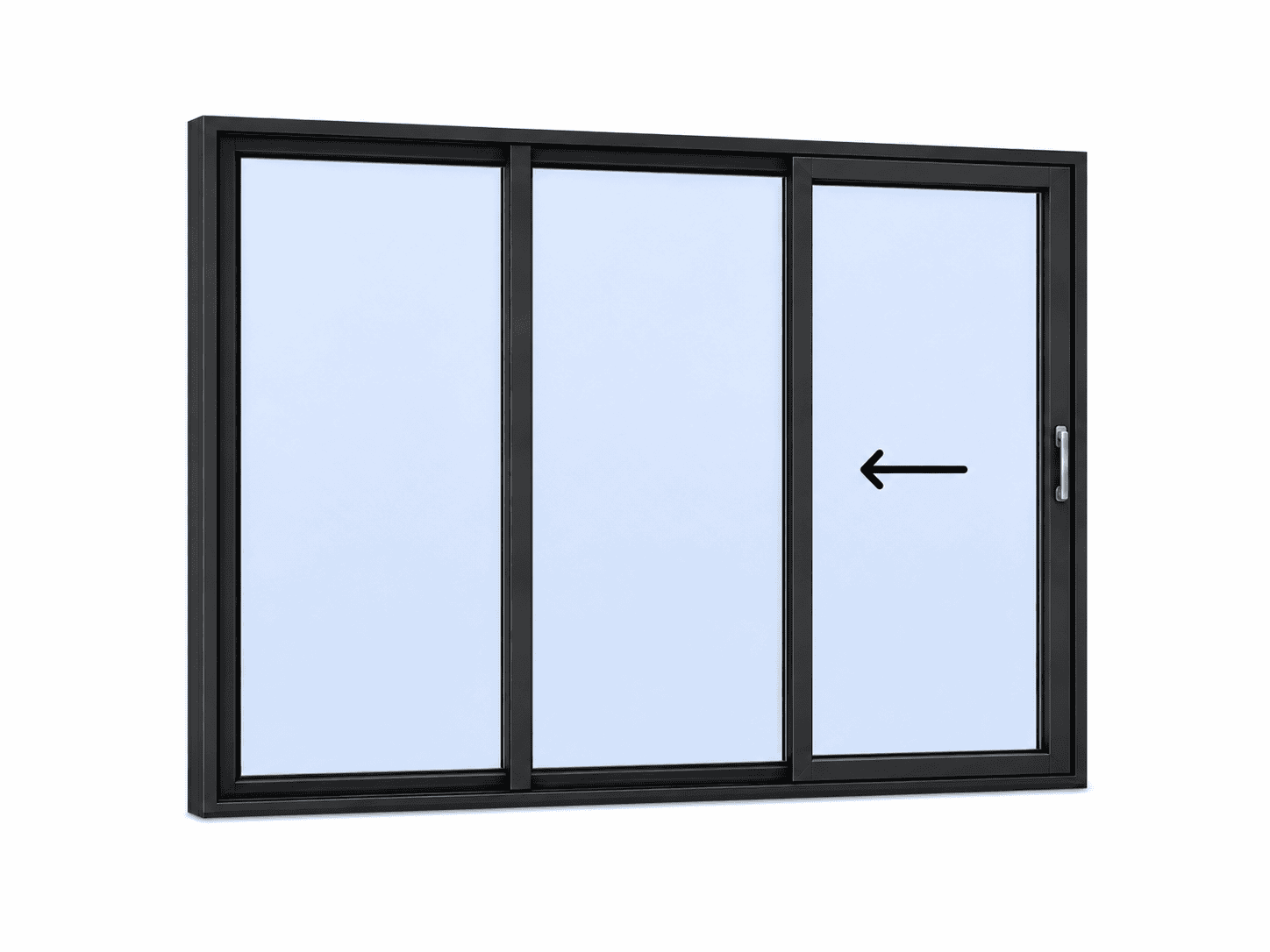

Model 4 – 3-delig rechts schuivend
3-delige kunststof Inowa schuifpui met een rechts schuivend deel.

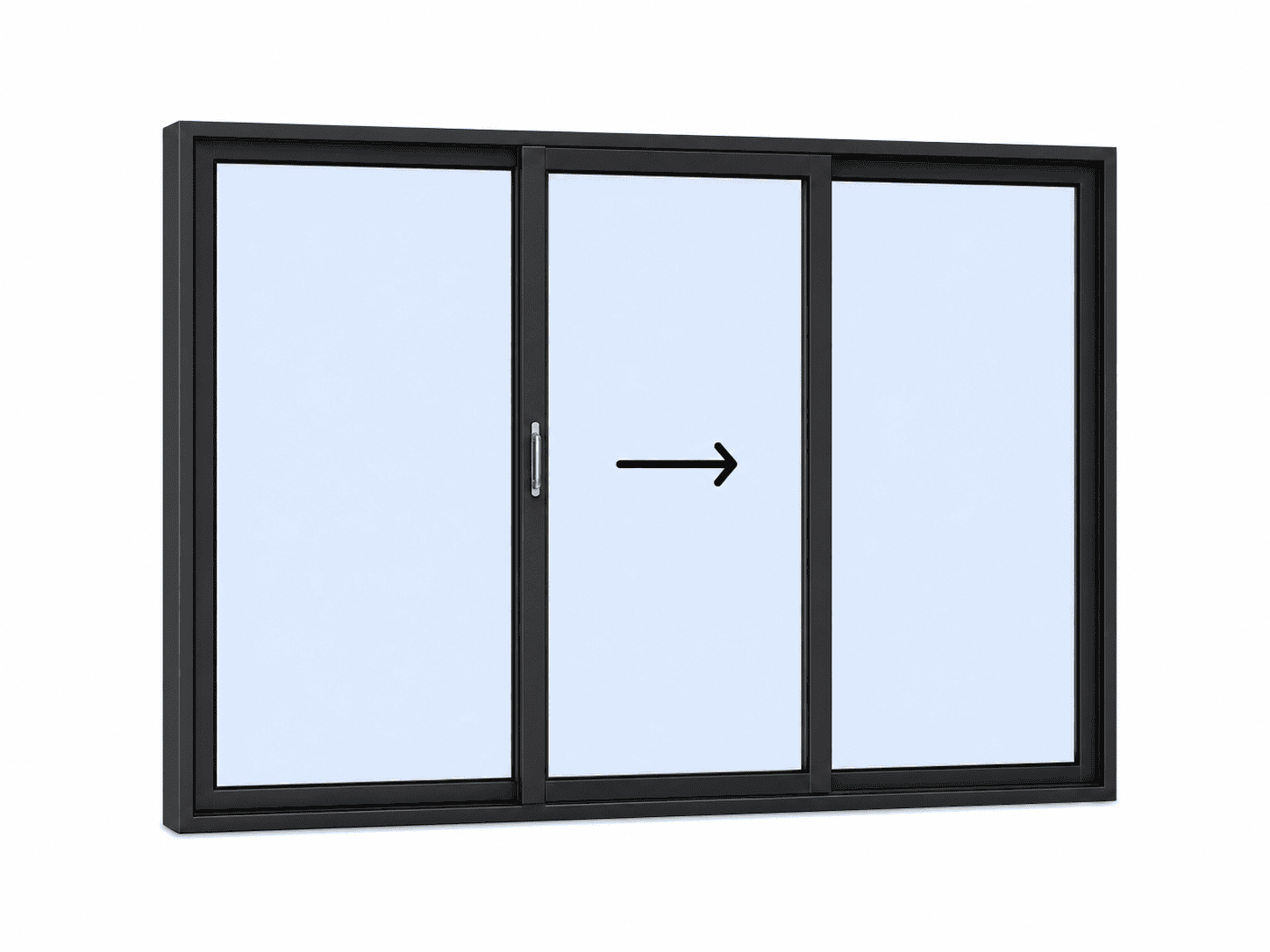

Model 5 – 3-delig midden rechts schuivend
3-delige kunststof Inowa schuifpui waarbij het middendeel naar rechts schuift.
Model 6 – 3-delig midden naar links schuivend
3-delige kunststof Inowa schuifpui waarbij het middendeel naar links schuift.
4-delige kunststof schuifpuien
Model 7 – beide buitendelen schuivend
4-delige kunststof Inowa schuifpui waarbij beide buitendelen schuivend zijn uitgevoerd.
Model 8 – beide middendelen schuivend
4-delige kunststof Inowa schuifpui waarbij beide middendelen schuivend zijn uitgevoerd.
Technische eigenschappen van Roto Patio Inowa
Het Roto Patio Inowa systeem is ontwikkeld voor grote kunststof schuifelementen en combineert lichte bediening met een hoge mate van stabiliteit, isolatie en afdichting. Lees ook meer over de voordelen van een Inowa schuifpui.
Grepen en bediening van de Inowa schuifpui
De bediening van een Inowa schuifpui is ontworpen om ook grote schuifdelen comfortabel te openen en te sluiten. Afhankelijk van de gekozen uitvoering zijn verschillende grepen beschikbaar.
Binnen/buiten greep met cilinderslot
Komgreep buitenzijde
Greep met sleutel
HR++ of HR+++ glas in je kunststof schuifpui
De keuze van het glas heeft een belangrijke invloed op de isolatiewaarde, het wooncomfort en de energieprestaties van de schuifpui. Onze kunststof Inowa schuifpuien kunnen worden uitgevoerd met HR++ dubbel glas of HR+++ triple glas. Bekijk voor een uitgebreide vergelijking ook HR++ of HR+++ glas in een kunststof schuifpui.

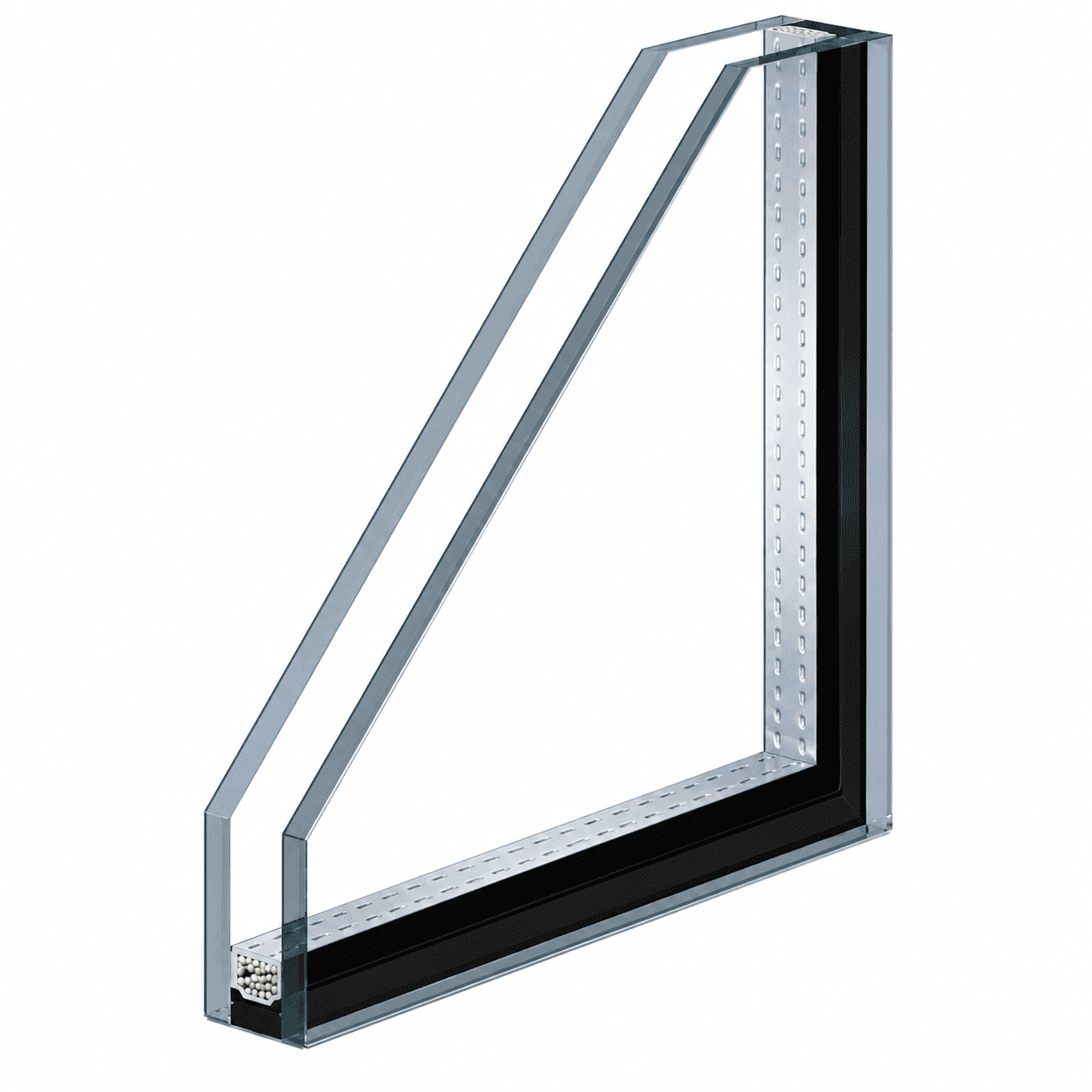

HR++ dubbel glas
HR++ glas bestaat uit twee glasplaten met daartussen een isolerende spouw. Het biedt een goede combinatie van isolatie, gewicht en prijs en is geschikt voor veel renovatieprojecten.

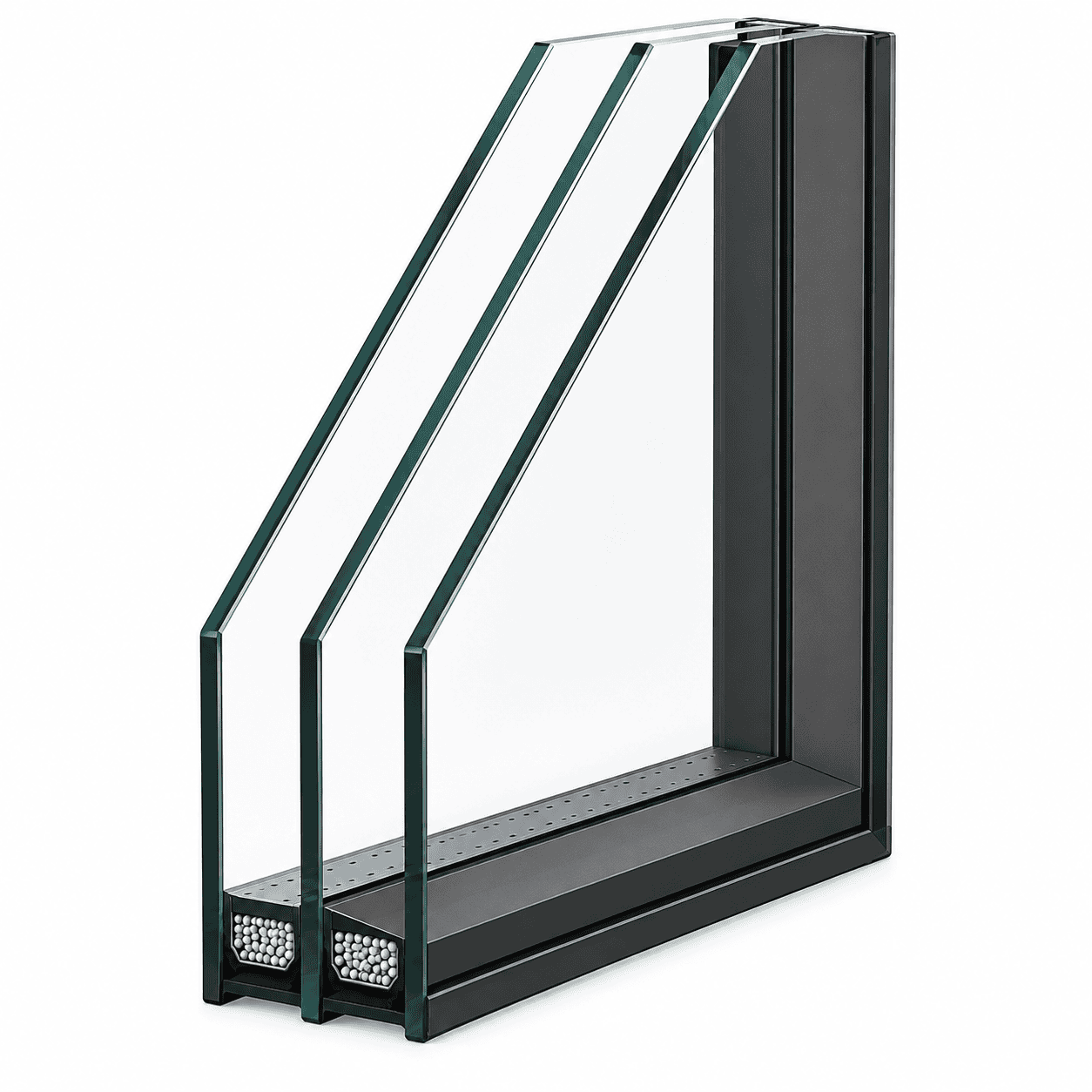

HR+++ triple glas
HR+++ glas bestaat uit drie glasplaten en twee isolerende spouwen. Hierdoor kan een nog hogere thermische isolatie worden bereikt en is triple glas bijzonder interessant bij energiezuinige woningen.

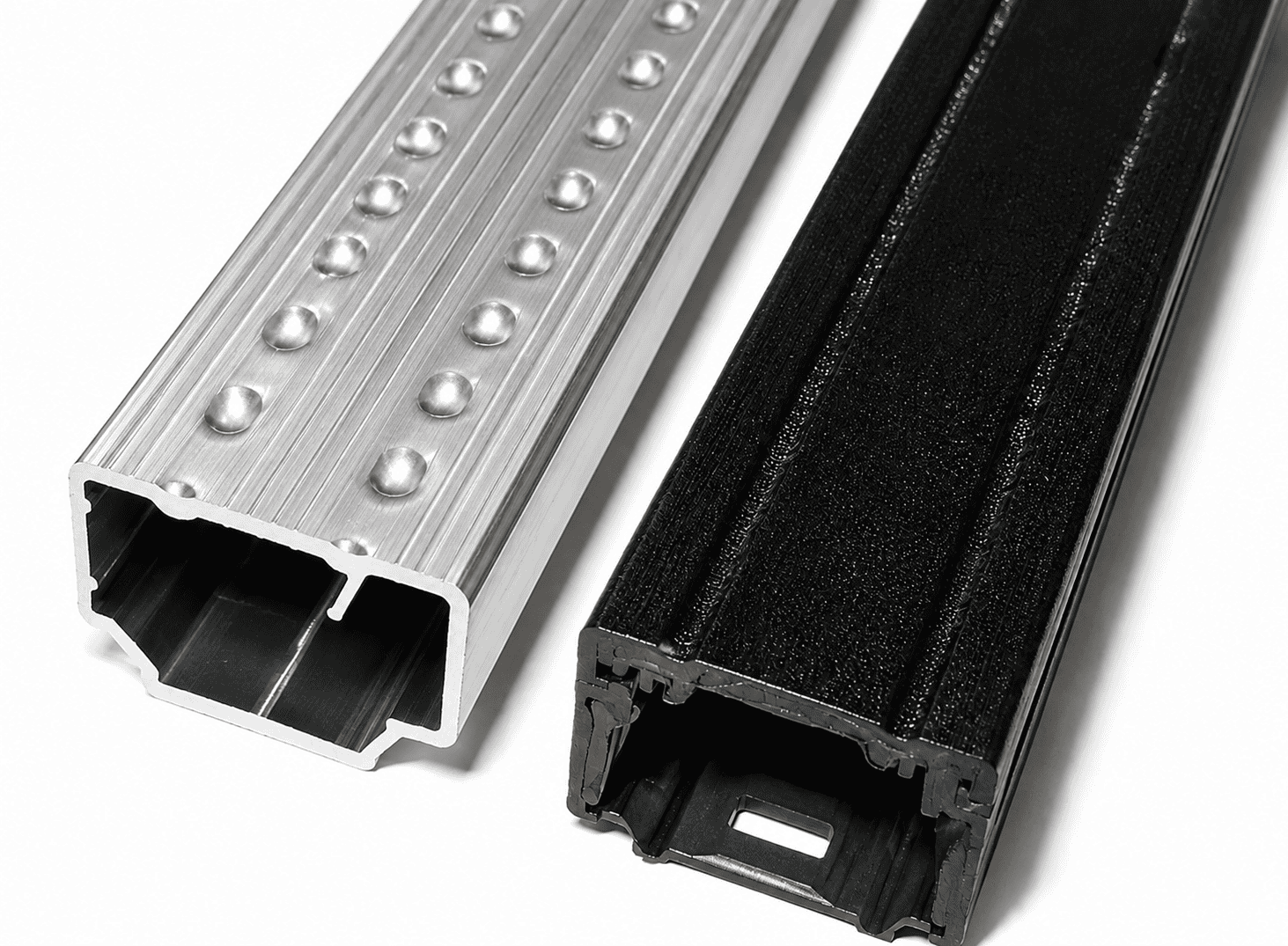

Afstandhouder tussen de glasplaten
Tussen de glasplaten van isolatieglas bevindt zich langs de rand een afstandhouder. Deze houdt de glasplaten op de juiste afstand en vormt een belangrijk onderdeel van de isolatieglasconstructie. Bij onze kunststof schuifpuien kun je kiezen uit een lichtgrijze of zwarte uitvoering.
Lichtgrijze afstandhouder
De lichtgrijze afstandhouder heeft een neutrale uitstraling en past goed bij lichte profielkleuren en verschillende soorten beglazing.
Zwarte afstandhouder
De zwarte afstandhouder valt visueel minder op langs de rand van het glas en geeft de beglazing een rustige en moderne uitstraling. Vooral bij donkere profielkleuren vormt dit een mooie combinatie.
Welke technische keuzes maak je bij het samenstellen?
Model
Kies een 2-delige, 3-delige of 4-delige schuifpui en de gewenste schuifrichting.
Profiel
Afhankelijk van de bouwkundige situatie kies je een stomp profiel of een profiel met aanslag.
Beglazing
Kies tussen HR++ dubbel glas en HR+++ triple glas.
Afwerking
Bepaal de profielkleur, greepuitvoering en kleur van de afstandhouder.
Bekijk ook onze uitgebreide informatie over het Inowa profiel, inclusief het verschil tussen een stomp profiel en een profiel met aanslag.
Veelgestelde vragen over de technische details
Wat is de kozijndiepte van een Inowa schuifpui?
Het Roto Patio Inowa systeem heeft een kozijndiepte van 147 mm.
Kan een Inowa schuifpui worden uitgevoerd met triple glas?
Ja. Het systeem is geschikt voor beglazing tot 50 mm, waardoor ook HR+++ triple glas kan worden toegepast.
Wat is het verschil tussen HR++ en HR+++ glas?
HR++ glas bestaat uit twee glasplaten met één isolerende spouw. HR+++ triple glas bestaat uit drie glasplaten met twee isolerende spouwen en kan daardoor een hogere isolatiewaarde bereiken.
Wat is een afstandhouder in isolatieglas?
De afstandhouder bevindt zich langs de rand tussen de glasplaten en houdt de verschillende glasplaten op de juiste afstand van elkaar.
Wat is het verschil tussen een stomp profiel en een profiel met aanslag?
Een stomp profiel heeft geen uitstekende aanslag aan de buitenzijde. Bij een profiel met aanslag is een extra profielrand aanwezig waarmee het kozijn tegen de bouwkundige aansluiting kan worden geplaatst. Bekijk de Inowa profielen voor de verschillende uitvoeringen.
Hoe zwaar mag een Inowa schuifvleugel zijn?
Afhankelijk van de uitvoering kan het Roto Patio Inowa systeem worden toegepast met schuifvleugels tot 400 kg.
Stel jouw kunststof Inowa schuifpui samen
Onze kunststof schuifpuien worden volledig op maat geproduceerd. Kies eerst het gewenste 2-delige, 3-delige of 4-delige model en stel daarna de afmetingen, beglazing, kleur, grepen en overige opties samen.
Je ziet tijdens het configureren direct welke keuzes beschikbaar zijn voor het geselecteerde model. Wil je direct beginnen, ga dan naar kunststof schuifpui online bestellen.
